Конденсоры

Центровка конденсера

  1. перекрываем апертурную диафрагму конденсера
  2. винтами выставляем световой пятно примерно в центр
  3. после приоткрываем диафрагму кондесера
  4. винтами выравниваем световой пятно по центру
  5. все поле должно выть освещено равномерно.

Конденсор Аббе (стандартная комплектация для Биомед-2 и выше)

Иммерсионный, регулируемый по высоте, центрируемый, с ирисовой диафрагмой, система Аббе NA1.25, с держателем свето-фильтров

Конденсор в Биомед-3 (до 2013г)

Конденсор устанавливается в держатель конденсора в фиксированное положение и закрепляется барашком.

Барашек используется для перемещения конденсора вверх-вниз и используются при настройке освещения для фокусирования на изображение полевой диафрагмы.

Конденсор в Биомед-3 ; Биомед-4 и выше

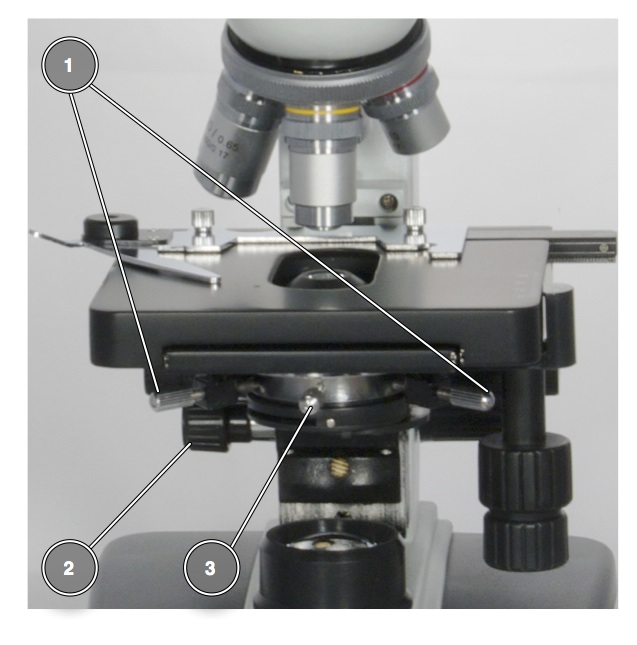

condensor Конденсор устанавливается в держатель конденсора в фиксированное положение и закрепляется барашком (3).

Микроскоп оборудован узлом крепления конденсора с возможностью центрировочного и фокусировочного перемещения.

Винты (1) для центрировки конденсора используются в процессе настройки освещения для перемещения конденсора в плоскости, перпендикулярной к оптической оси микроскопа, при центрировке изображения полевой диафрагмы относительно краев поля зрения.

Рукоятка (2) перемещения конденсора вверх-вниз, расположена на левой стороне кронштейна держателя конденсора, используются при настройке освещения для фокусирования на изображение полевой диафрагмы.

Конденсоры темного поля
