Центрирование объективов ( для поляризационных микроскопов)
Если объективы не центрированы, то при повороте столика препарат может оказаться за пределами поля зрения. Для центрирования объективов выполните следующие действия:
- Вначале проверьте, установлен ли объектив 10X в фиксированное место на револьвере (без центрирующих винтов). Все остальные объективы
- Убедитесь, что линза Бертрана, анализатор и любые другие слайдеры находятся вне оптического пути и что ирисовая диафрагма конденсора полностью открыта.

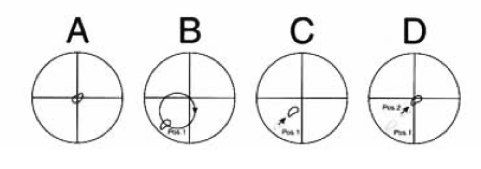

- Возьмите мелкое зерно или любую другую мишень и поместите ее в центр поля зрения под объектив 10Х. Настройте фокусировку, как показано на рис. А.
- Поворачиваяvстолик,поместите объект в центр.
- После этого перейдите к следующему объективу и вставьте центрирующие ключи в револьвер.
- Снова настройте фокусировку и отметьте положение препарата в поле зрения.
- Поверните столика так, чтобы препарат оказался как можно дальше от перекрестия (рис. D – положение 1).
- При помощи центрирующих винтов на револьвере переместите объект так, чтобы он находился посередине между положением 1 и перекрестием, показанным на рис. D.
- Поверните столик, чтобы проверить центровку. Может потребоваться повторить данную процедуру, чтобы объект оставался в центре перекрестия при повороте столика (рис. D). Повторите эти действия для всех объективов в револьвере. Для сохранения центровки обращайтесь с объективами очень осторожно, при смене объективов не прикасайтесь ни к чему кроме кольца с насечкой.
