Фазовый контраст

Фазовый контраст – очень полезный метод для исследования изображений неокрашенных или прозрачных препаратов в чашках Петри, колбах с культурой клеток и тканей и планшетах. Фазово-контрастные модели серии TC5000 оборудованы центрируемым фазово-контрастным слайдером с кольцом 4X, кольцом 10X-20X-40X и пустым слотом для работы в светлом поле. Общее фазовое кольцо для объективов 10X-20X-40X обеспечивает простоту и удобство работы.

Настройка микроскопа для работы в фазово-контрастном режиме

  • Вставьте фазово-контрастные объективы в револьвер
  • Выберите подходящий фазовый слайдер для использования с соответствующим объективом.
  • Чтобы проверить центровку каждого фазового кольца, уберите правый окуляр и вставьте на его место фокусировочный телескоп.
  • Настройте фокусировку так, чтобы светлое и темное кольца находились в фокусе.

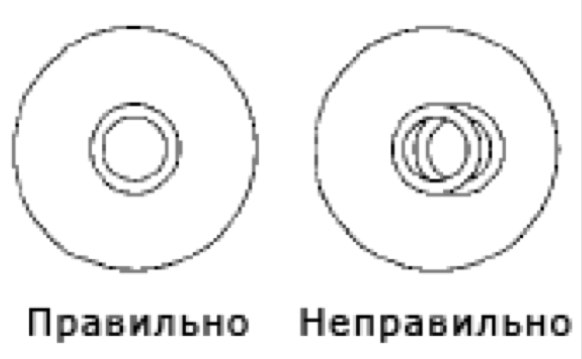

  • Центровка фазовых колец настроена на фабрике производителя. Если, однако, кольца не центрированы, как показано на рис. 3, используйте поставляемый шестигранный 2.5 мм ключ и отрегулируйте два винта так, чтобы ровно в фазовом кольце находилось кольцо света. Расположение винтов для настройки фазового кольца показано на рис. 4.
  • Уберите центрирующий телескоп и вставьте на место окуляр.

Теперь микроскоп правильно настроен для работы в фазово-контрастном режиме.

Возможные проблемы при работе в фазово-контрастном режиме

Если после нормальной настройки микроскоп работает не так, как вы ожидаете, проверьте следующее:

  • Используется неподходящее фазовое кольцо.
  • Фазовое кольцо не центрировано правильно.
  • Апертурная диафрагма полностью закрыта.
  • Слишком большая толщина стенок сосуда или колбы.
  • Свечение вокруг контура деталей – оптические помехи, которые могут помешать рассматривать детали вашего препарата. Это известный недостаток фазово- контрастной микроскопии.
  • Поскольку фазовые кольца ограничивают числовую апертуру оптической системы, разрешение изображения может стать хуже.
  • Если толщина исследуемого препарата слишком большая, фазовый сдвиг искажает детали изображения.
